TG-X4000-24TB超宽带高速数据采集记录系统
更新时间:2019-07-27 11:49:03
超宽带信号高速数据采集记录系统超宽带信号高速采集记录回放系统主要用于对超宽带信号进行长时间高速连续实时采集记录和回放产生,适用于雷...
超宽带信号高速数据采集记录系统
超宽带信号高速采集记录回放系统主要用于对超宽带信号进行长时间高速连续实时采集记录和回放产生,适用于雷达、无线通信、软件无线电、电子对抗、电子侦察、卫星导航、复杂电磁环境模拟信号的高速采集、分析、记录、存储和回放产生。
超宽带信号高速采集记录回放系统基于高性能PCI EXPRESS及SRIO协议,实现标准化、模块化、可扩展、可重构的超宽带信号高速连续采集记录回放产生平台。采用高性能的ADC、DAC和超大容量NAND FLASH固态存储及高速海量磁盘阵列存储,广泛适用于军用、民用领域的机载、车载、外场及实验室等多种环境下的超宽带信号高速采集记录回放任务。
超宽带信号高速采集记录回放系统特点:
1. 超宽带信号采集、记录、存储与回放,用于实验数据事后分析及外场环境重建。
2. 长时间连续采集分析记录,为电子对抗、侦察及情报监听提供决策依据。
3. 监测分析复杂电磁环境信号,对实验或真实场景进行分析评估。
4. 提供信号模拟回放与软件产生功能,支持单次、循环及分段数据回放。
5. 功能强大的任意信号产生软件可产生FSK、MSK、PSK、QAM、AM、FM和用户定义波形的调制信号,为雷达、通信接收机提供测试激励。
1. TG-X4000-24TB主要指标
2. TG-X3600-10TB硬件结构:

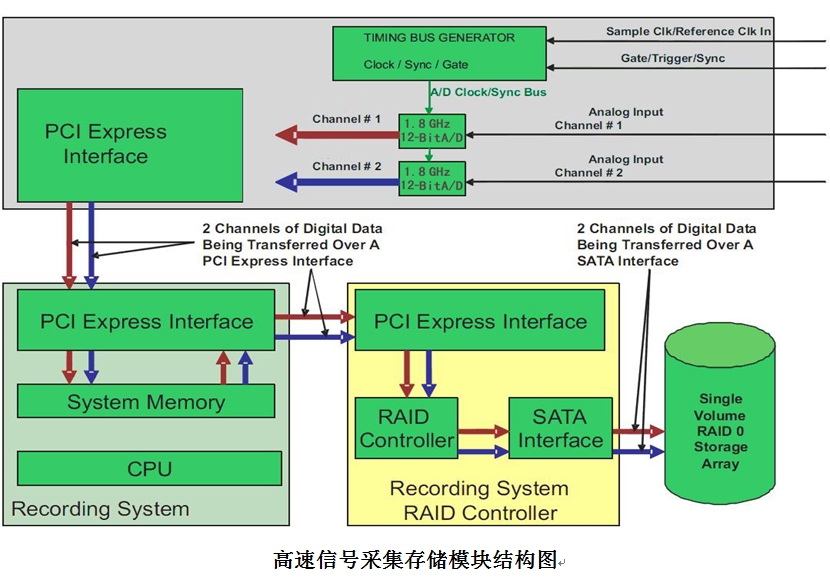

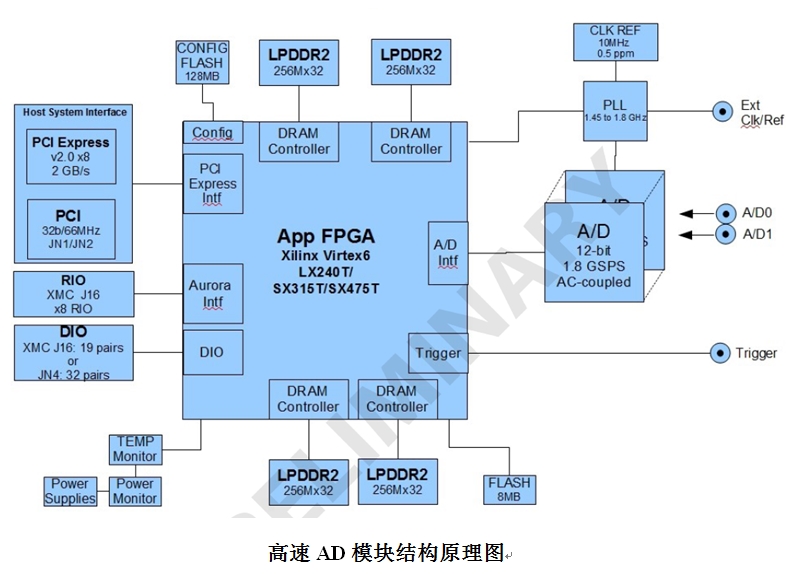

3. 系统结构

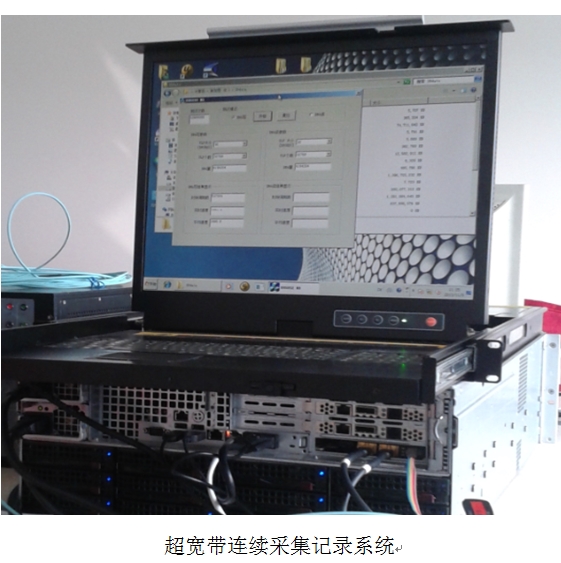

4. 系统外观:


5. TG-X4000-24TB详细参数:
1. AD分辨率12bit(支持8 bit模式)
单路******持续采集记录4GSPS(12bit)
双路******持续采集记录2GSPS(12bit)
******支持8路同步采集记录存储
AD芯片:TI ADC12D2000RF
输入范围:800mVpp
输入形式:单端,DC
带宽: 2GHz(-3dB)
阻抗:50欧姆
1. 固态NAND FLASH磁盘阵列容量24TB
2. 磁盘阵列持续读写速度大于6000MB/S
3. 总线形式 PCI EXPRESS 3.0×8,数据传输带宽6GB/S
4. FPGA型号可选、支持硬件FFT,******支持每秒1M次4K 快速FFT。
5. 单路12bit ,4000MSPS持续记录时间约60分钟
双路12bit ,2000MSPS持续记录时间约60分钟
单路8bit ,4000MSPS持续记录时间约100分钟
双路8bit ,2000MSPS持续记录时间约100分钟
6. TG-XRS专用软件支持数据高速记录回放。
支持信号时域显示、频域查看、时频瀑布图
7. 二次开发软件支持C/C++,
8. CPU:INTEL I7 4790K/ 5930K
9. 内存:64GB DDR3
10.系统重量:约40公斤
11.尺寸:482W*177H*540D

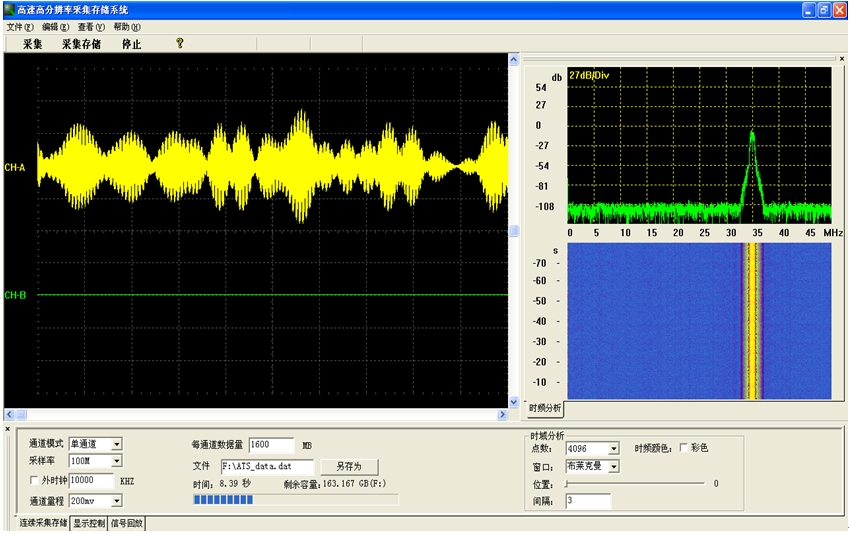

6.软件功能

软件实现信号采集处理分析系统参数的设置,信号时域显示、参数显示、频域显示、时频分析等功能、并将实时采集的数据高速存储到磁盘阵列中;软件实现了数据采集、存储、分析与管理功能。
1.采集参数控制
采样率设置 、时钟源、触发方式设置、数据格式、有效通道、文件路径选择、采集容量或记录时间设置,采集开始及停止控制,采集过程监测,中断监测等。
2.频域分析
数据连续存储过程中进行快速傅立叶分析,观察信号频域特性。
3.时频分析
数据连续存储过程中可间隔抽取原始数据进行时频联合显示分析
4. 数据高速存储及管理
高性能存储回放技术支持高达6GB/S高速读写盘,时间可达数小时(由存储容量决定)。
5.显示控制
时间缩放,幅度缩放 ,通道及背景显示颜色选取。
6.信号查看
信号查看起始位置,显示长度,自动播放,感兴趣信号提取等功能。
7.系统主要应用领域:
雷达信号记录回放分析
通信信号记录回放分析
卫星导航信号记录分析
复杂电磁环境信号记录回放
分布式光纤传感测试
超声无损检测
光学相干层析(OCT)、
激光雷达
生物医学
高能物理
质谱分析
DVB测试
******和弹道监测
超宽带信号高速采集记录回放系统主要用于对超宽带信号进行长时间高速连续实时采集记录和回放产生,适用于雷达、无线通信、软件无线电、电子对抗、电子侦察、卫星导航、复杂电磁环境模拟信号的高速采集、分析、记录、存储和回放产生。
超宽带信号高速采集记录回放系统基于高性能PCI EXPRESS及SRIO协议,实现标准化、模块化、可扩展、可重构的超宽带信号高速连续采集记录回放产生平台。采用高性能的ADC、DAC和超大容量NAND FLASH固态存储及高速海量磁盘阵列存储,广泛适用于军用、民用领域的机载、车载、外场及实验室等多种环境下的超宽带信号高速采集记录回放任务。
超宽带信号高速采集记录回放系统特点:
1. 超宽带信号采集、记录、存储与回放,用于实验数据事后分析及外场环境重建。
2. 长时间连续采集分析记录,为电子对抗、侦察及情报监听提供决策依据。
3. 监测分析复杂电磁环境信号,对实验或真实场景进行分析评估。
4. 提供信号模拟回放与软件产生功能,支持单次、循环及分段数据回放。
5. 功能强大的任意信号产生软件可产生FSK、MSK、PSK、QAM、AM、FM和用户定义波形的调制信号,为雷达、通信接收机提供测试激励。
1. TG-X4000-24TB主要指标
型号 指标 |
TG-X4000-24TB |
分辨率 | 12 bit/8 bit |
采样率 | 4000MS/s、3000MS/s、2000MS/s、1500MS/s、1000MS/s |
带宽 | 2GHz(-3dB)、1GHz(-3dB) |
输入量程 | 800mVpp |
通道数 | 2(******可8路同步采集记录) |
持续记录速度 | 持续记录:单通道4000MSPS(12bit) 持续采集流盘速度6000MB/S 持续记录:双通道2000MSPS(12bit) 持续采集流盘速度6000MB/S 持续记录:单通道4000MSPS(8bit) 持续采集流盘速度4000MB/S 持续记录:双通道2000MSPS(8bit) 持续采集流盘速度4000MB/S |
存储容量及速度 | 24TB(NAND FLASH SSD磁盘阵列) 磁盘阵列持续读写速度:>6000MB/S 支持单通道4000MSPS(12bit) 持续记录1小时 支持双通道2000MSPS(12bit) 持续记录1小时 支持单通道4000MSPS(8bit) 持续记录1.5小时 支持双通道2000MSPS(8bit) 持续记录1.5小时 |
体积 | 437W * 178H *660D mm |
重量 | 约40公斤 |

3. 系统结构

4. 系统外观:


5. TG-X4000-24TB详细参数:
1. AD分辨率12bit(支持8 bit模式)
单路******持续采集记录4GSPS(12bit)
双路******持续采集记录2GSPS(12bit)
******支持8路同步采集记录存储
AD芯片:TI ADC12D2000RF
输入范围:800mVpp
输入形式:单端,DC
带宽: 2GHz(-3dB)
阻抗:50欧姆
1. 固态NAND FLASH磁盘阵列容量24TB
2. 磁盘阵列持续读写速度大于6000MB/S
3. 总线形式 PCI EXPRESS 3.0×8,数据传输带宽6GB/S
4. FPGA型号可选、支持硬件FFT,******支持每秒1M次4K 快速FFT。
5. 单路12bit ,4000MSPS持续记录时间约60分钟
双路12bit ,2000MSPS持续记录时间约60分钟
单路8bit ,4000MSPS持续记录时间约100分钟
双路8bit ,2000MSPS持续记录时间约100分钟
6. TG-XRS专用软件支持数据高速记录回放。
支持信号时域显示、频域查看、时频瀑布图
7. 二次开发软件支持C/C++,
8. CPU:INTEL I7 4790K/ 5930K
9. 内存:64GB DDR3
10.系统重量:约40公斤
11.尺寸:482W*177H*540D
6.软件功能

软件实现信号采集处理分析系统参数的设置,信号时域显示、参数显示、频域显示、时频分析等功能、并将实时采集的数据高速存储到磁盘阵列中;软件实现了数据采集、存储、分析与管理功能。
1.采集参数控制
采样率设置 、时钟源、触发方式设置、数据格式、有效通道、文件路径选择、采集容量或记录时间设置,采集开始及停止控制,采集过程监测,中断监测等。
2.频域分析
数据连续存储过程中进行快速傅立叶分析,观察信号频域特性。
3.时频分析
数据连续存储过程中可间隔抽取原始数据进行时频联合显示分析
4. 数据高速存储及管理
高性能存储回放技术支持高达6GB/S高速读写盘,时间可达数小时(由存储容量决定)。
5.显示控制
时间缩放,幅度缩放 ,通道及背景显示颜色选取。
6.信号查看
信号查看起始位置,显示长度,自动播放,感兴趣信号提取等功能。
7.系统主要应用领域:
雷达信号记录回放分析
通信信号记录回放分析
卫星导航信号记录分析
复杂电磁环境信号记录回放
分布式光纤传感测试
超声无损检测
光学相干层析(OCT)、
激光雷达
生物医学
高能物理
质谱分析
DVB测试
******和弹道监测
