3U VPX信号采集记录仪
更新时间:2019-07-27 11:36:58
机载VPX便携式高速数据采集存储系统 QT-C2000系统概...

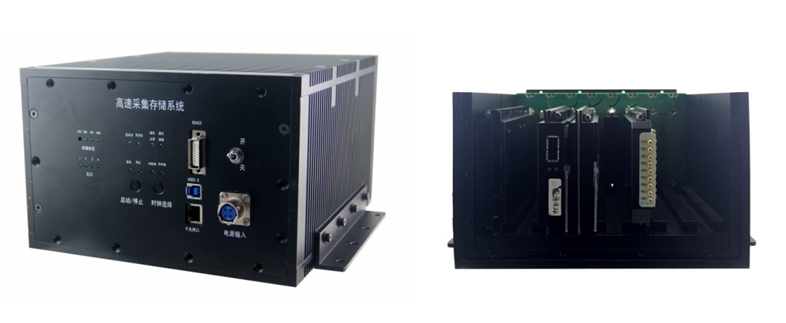

机载VPX便携式高速数据采集存储系统
QT-C2000
QT-C2000

系统概述

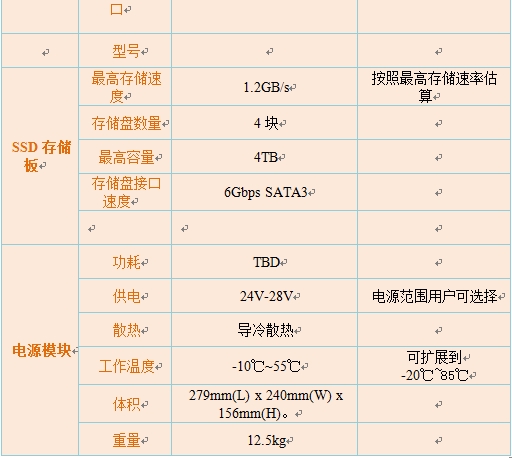

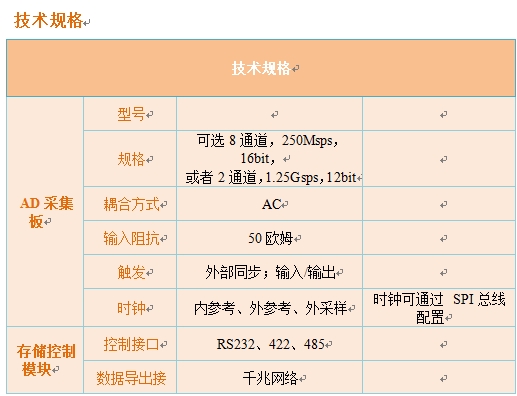

系统规格
l 标准3U VPX 导冷结构;
l 模拟信号采集接口: 支持标准FMC ADC 模块;
l 核心主控: 基于Xilinx K7 FPGA,分别完成采集和存储任务,采集部分支持用于自定义逻辑开发;
l 控制和数据传输接口: 千兆以太网控制接口;
l 存储:支持4路 6Gb SATA3高达4TB容量固态存储;
l ******1.2GB/s连续存储速度;
产品特点
l 高性能: 多通道千兆级数据采集记录仪;
l 高扩展性:支持多种数据输入、控制和导出,接口丰富;
l 高灵活性: FPGA支持用户自定义开发,软件提供API,支持用户软件集成;
l 高******性: 导冷散热,结构坚固抗震。

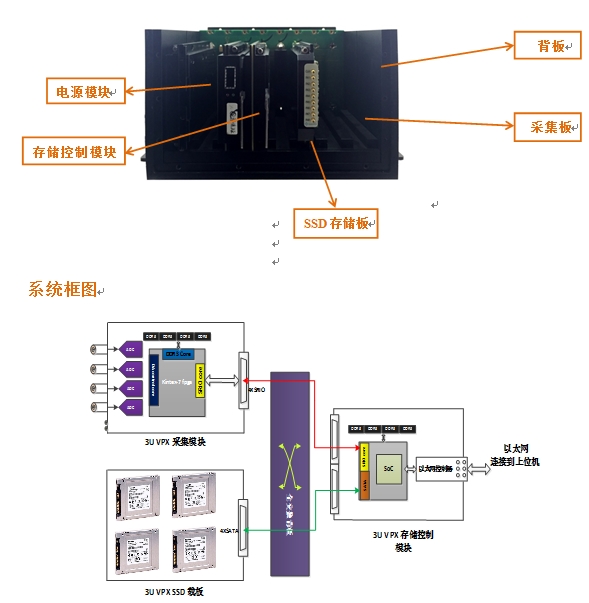

系统组成

功能描述
采集功能:
l 支持8通道250Msps 16bit ADC转换,或2通道1.25Gsps 12bit ADC转换。
l 支持连续数据采集存储模式。
l 支持内外时钟选择设置。
l 支持采集时钟频率设置。
l 支持通道1-2-4-8通道选择。
l 支持软件、外部触发和时间戳功能。
l 基于FMC接口,可支持多种标准的FMC采集模块。
存储功能:
l 基于FPGA的片上系统(SoC)管理整个电路系统。
l FPGA直接实现SATA3控制器驱动SSD数据读写。
l FPGA内部实现文件系统等存储管理功能。
l 千兆网用于人机交互管理。
扩展IO功能:
l 支持3U VPX 后RTM扩展。
l 支持RS232/485接口扩展。
l 支持用户自定义开关、指示灯。
存盘数据导出方式:
l 以千兆以太网导出。

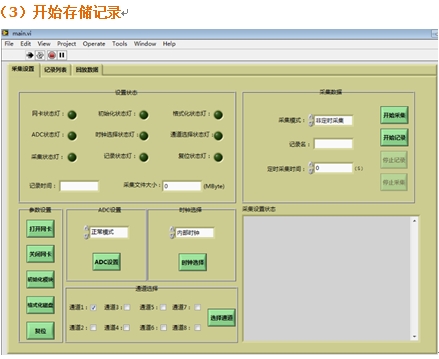

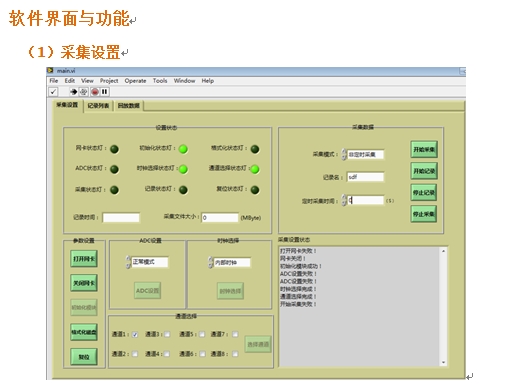

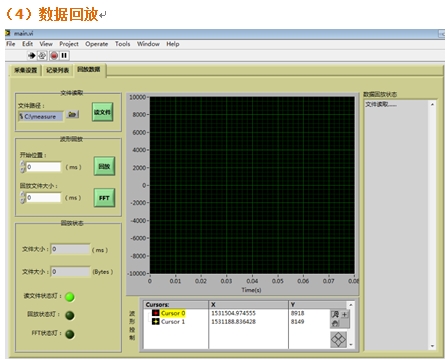

人机交互:
l 监测与控制软件运行于用户Windows 平台。
l 完善友好的图形交互软件。
l 提供基于C的API接口,支持用户二次开发与集成。

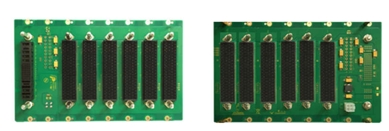

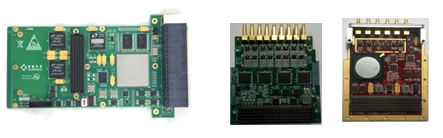

l 各模块实物图
