超宽带标准FC磁盘阵列记录系统解决方案
硬件组成:
双通道1GB高速数字接收机板 1块
12光纤数字信号处理板 2块
NAS磁盘存储设备 1套
终端服务器设备 1台
以太网交换机 1台
CPCI主控计算机板 1块
2U 4槽 cPCI 机箱 1套
性能指标:
采集速率:1(Gsps) × 8(bit)×2(CH)= 16(Gbit/s)=2(GB/s);
存储带宽:2(Gb/s) × 16(CH)/8(bit) = 4(GB/s);

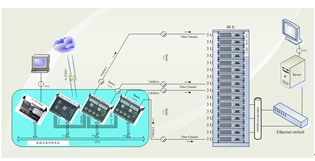

工作描述:本套系统前端采用双通道1GB高速数字接收机板 完成数据采集,采集后通过Link口(采用后出线方式)将数据送给2块12光纤数字信号处理板 。每块光纤板提供8对光纤同NAS磁盘存储设备连接,通过光纤完成数据传输。板上光纤可运行SFPDP、Rocket I/O、FC等多种光纤协议。整套设备的采样速率和存储带宽可根据应用要求进行扩展,以满足客户的需要。
超宽带高速固态数据采集记录系统解决方案
系统组成:
双通道1GB高速数字接收机板 1块
512GB大容量固态记录板 8块
CPCI主控计算机板 1块
6U 12槽 cPCI 机箱 1套
性能指标:
采集速率:1(Gsps) × 8(bit)×2(CH)= 16(Gbit/s)=2(GB/s);
存储容量:512(GB) × 8 = 4096 (GB) = 4(TB);
存储带宽:300(MB/s) × 8 = 2400(MB/s)= 2.4(GB/s);
系统描述:

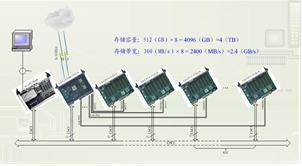

本套系统采用大容量固态记录板作为数据记录的载体,前端采用双通道1GB高速数字接收机板完成数据采集。数据采集板与后端固态记录板通过2个记录接口和6个Link口无缝连接,完成数据存储记录。
|
|
