卡诺图20路同步采集流盘系统方案
更新时间:2019-07-27 12:06:16
一、方案简介 集合PCIe Express总线数据采集卡与与卓越的T级数据存储传输解决方案相结合,能够长时间采集和存储瞬态与复杂信号,可以满足...

一、方案简介

   集合PCIe Express总线数据采集卡与与卓越的T级数据存储传输解决方案相结合,能够长时间采集和存储瞬态与复杂信号,可以满足用户的针对性的长时间记录需求。系统可以工作在******3 GB/s的速度,长时间、不间断地数字化和存储数据,达到1到32T的存储容量。

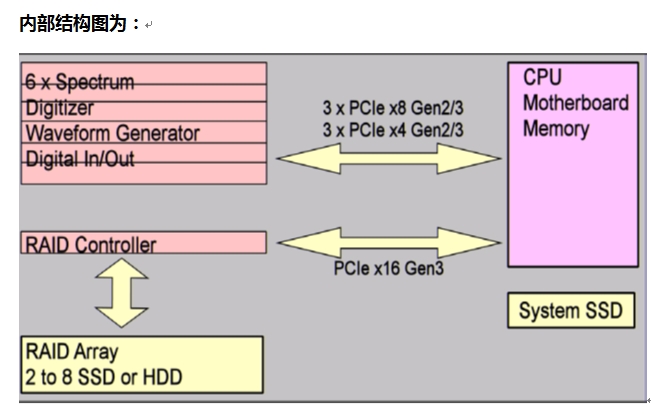

   系统的核心是多块高速数据采集卡与仔细挑选的性能卓越的基础计算机,计算机配备有8或 16个驱动器托架和6个PCIe插槽的超微4U塔式机, 并拥有2.4 GHz四核处理器,板载图形处理器,8 GBRAM,专门用于系统安装的256 GB固态硬盘,一个DVD光驱,Windows7操作系统等配置。机箱上自带的865W电源采用风扇静音冷却配置。
   系统配置Spectrum公司的SBench 6专业软件,可为硬件控制、数据采集、显示、分析提供简单高效的一站式解决方案。
   对于大型的多数字化仪系统,Spectrum也提供Star-Hub,一个独特的时钟和触发分配系统组件,能够使一个系统内的所有安装板卡使用同一个时钟源,并共享一个触发源,该Star-Hub已经集成在系统内,用户只需简单的增添高速采集卡即可。
\

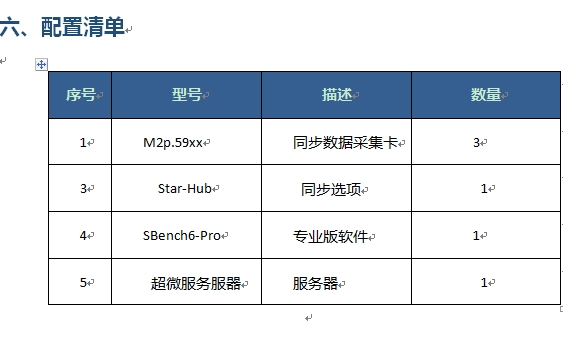

二、方案构成

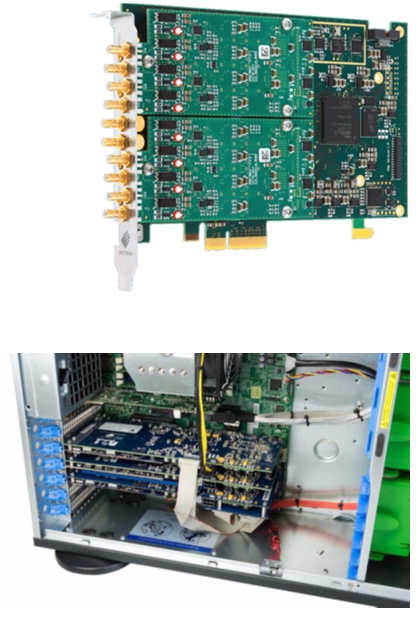

   系统由***新推出的m2p系列(两块M2p.5933-x4与一块M2p.5936-x4构成)高速同步采集板卡与磁盘阵列服务器构成。两块M2p采集卡由Star-Hub同步总线进行同步,以实现板间ps级的同步精度。 存储服务器选用性能优越的超微服务器。
\
\

三、采集卡规格

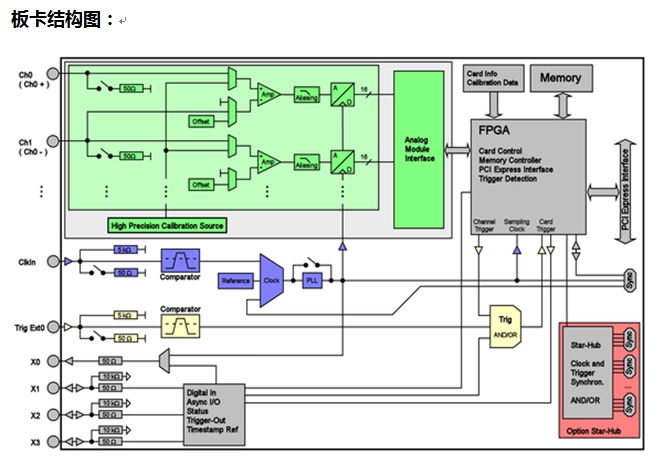

m2p板卡具有如下的技术特征:
M2p卡系列是全新设计的PCIe平台
 m2p系列提供******的信号质量插卡,提高了总线传输速度,信号质量和许多增强功能已经建立了标准的产品。 M2p卡与现有的软件是100%兼容的M2i,M3i,M4i,DN2或DN6平台的卡系列。这些卡已被优化用于快速数据传输,并允许读取数据进行离线分析或使用PCIe x4通道接口,在线速度超过600 MB /s。使用高采样率时,1 GB大的板载内存足以获得多个秒的高速数据。 M2p卡经过精心设计,提供了优化的时钟部分,广泛的触发可能性,新的和改进的功能,易于使用和编程以及出色的软件支持。


M2p.59xx-x4 - 高达80MS/s的16位数字转换器(该方案采用40Ms/S)
 该卡512MSample板载内存,并支持standard采集、FIFO采集、门采样,ABA等多种采集模式和时间戳。支持Windows/Linux 32位和64位的操作系统驱动程序,支持C/C++,LabVIEW(Windows),MATLAB(Windows和Linux),LabWindows/CVI,IVI,.NET,Delphi,Visual Basic,Java,Python等语言例程。也包括成熟的软件平台SBench 6。

技术指标:
— ***多支持8通道同步采集,每通道采样率20M、40M、80M、125MS/s
— 超快速PCI Express x4接口传输
— 每个通道独立的专用16位ADC和放大器
— 6个输入范围:±200mV至±10V
— 512MSamples(1GByte)板载内存
— 每个系统***多同步16张卡
— 1个宽度为1/2的PCIe卡
— PCI Express(PCIe)接口允许以超过600MB/s的速度连续传输数据
— 广泛的选项和优化的时钟和触发部分
— 支持Windows和Linux的驱动程序以及SBench 6软件
— 包含MATLAB和LabVIEW的驱动程序

软件兼容性:
 所有目前用于PCI Express(PCIe),PXI Express(PXIe)和PCI / PCI-X的Spectrum卡级产品以及数字化仪NETBOX和generatorNETBOX产品系列使用相同的驱动程序API。因此,M2P,M2i,M3i,M4i,M4x系列,数字化仪的网卡和generatorNETBOX是完全软件兼容的,可以使用Windows和Linux的常见驱动程序,IVI,LabVIEW和MATLAB以及多功能的例子。

相关产品
Family Channels Max. Samplerate Max. Bandwidth
M2p.5921-x4 2 20 MS/s 10 MHz
M2p.5922-x4 4 20 MS/s 10 MHz
M2p.5923-x4 8 20 MS/s 10 MHz
M2p.5926-x4 4 20 MS/s 10 MHz
M2p.5931-x4 2 40 MS/s 20 MHz
M2p.5932-x4 4 40 MS/s 20 MHz
M2p.5933-x4 8 40 MS/s 20 MHz
M2p.5936-x4 4 40 MS/s 20 MHz
M2p.5941-x4 2 80 MS/s 40 MHz
M2p.5942-x4 4 80 MS/s 40 MHz
M2p.5943-x4 8 80 MS/s 40 MHz
M2p.5946-x4 4 80 MS/s 40 MHz
M2p.5960-x4 2 125 MS/s 50 MHz
M2p.5961-x4 2 125 MS/s 50 MHz
M2p.5962-x4 4 125 MS/s 50 MHz
M2p.5966-x4 4 125 MS/s 50 MHz
M2p.5968-x4 8 125 MS/s 50 MHz

\

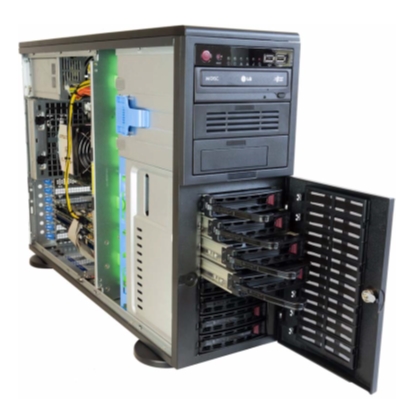

三、服务器规格

此处规范主要针对文档打印, ,为提升稳定性和维护时,可能会更换损耗的组件或更换高性能部件时,规范会发生更改,可能不会另行通知。请检查报价细节,关注当前系统配置。

底架尺寸                               L x W x H                       4U塔式: 648 mm x 452 mm x 178 mm
装运尺寸                               L x W x H                       接近 800 mm x 710 mm x 320 mm
装运重量                                                             接近 31 kgs
底架颜色
制冷                                                                 4 风扇
操作温度                                                             5°C 35°C
供电                                                                 865 W 超静高效
CPU                                                                  Xeon 四核 2.4 GHz
系统内存                                                             8 GByte DDR3
系统驱动                                                             内部256 GByte SSD
数据流驱动器槽                                                       8 (使用取决于数据流选项)
可用工具卡槽                                                         3 x PCIe x8 Gen2, 3 x PCIe x4 Gen2 PCIe x8
图形处理器                                                           板上Matrox G200eW, 16 MByte
接口                                   前端                          2 x USB
接口                                   后端                          VGA, 2 x GBit 以太网, 2 x USB, 1 x COM, 2 x PS/2
设备                                                                 DVD 刻录机
操作系统                                                             Microsoft Windows 7 Professional 64 Bit English
设置                                                                Spectrum 驱动 + 示例 + 控制中心 + SBench 6 测试和安装, 板卡检测和校准



四、关于软件

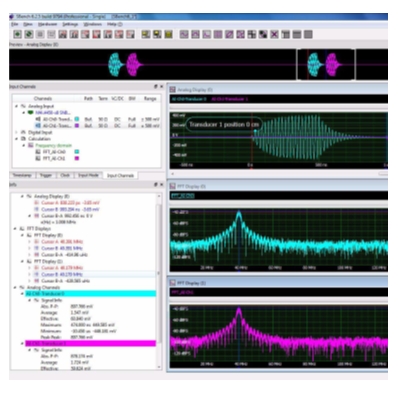

SBench 6 软件操作

SBench 6 专业版软件包括在数据流系统内,在一定的数据流速下,实现存储,查看,回放数据文件。

简介
SBench 6为Spectrum硬件使用者提供有一个强大和灵活的软件包,实现采集信号的观测、记录、后期处理。无需编程,将硬件安装,数据显示,示波器和瞬态记录器,分析功能和导出功能集成在一个易用界面之下。
•旨在获取和处理几个GB级以上数据
•快速数据采集包括支持RAID磁盘阵列
•大文件快速数据预览功能,隔离区域和放大
•处理模拟信号、数字信号和频谱数据
•Y(t),FFT和逻辑分析仪显示
•带有动态X Y值的增强显示指针功能
•集成信号分析功能
•数据文件导入、导出过滤器
•先进的拖放技术
•交织基本程序结构
•载入视窗和历史菜单易使

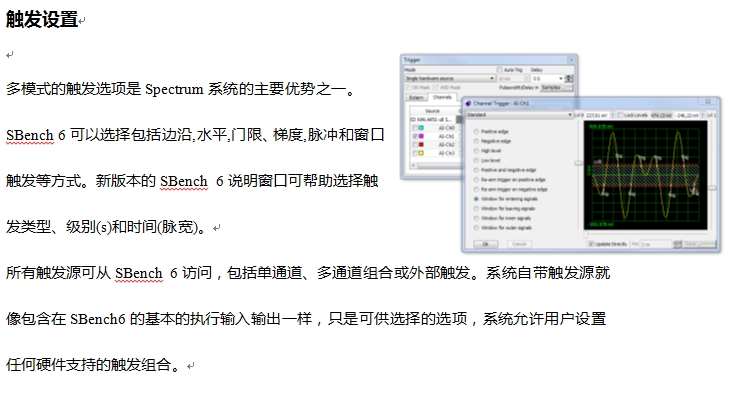

SBench 6是一款强大的、直观的交互测量软件。用户无需编程,可快速开展测量工作。SBench 6在一个易用界面完美结合了硬件安装,数据显示,示波器,瞬态记录仪,分析函数和导出函数等功能。支持当前Spectrum所有M2i,M3i,M4i板卡。
\
\

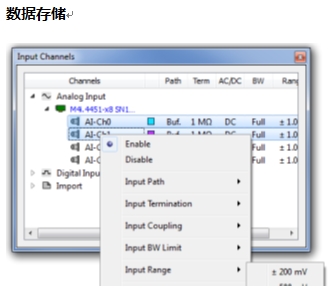

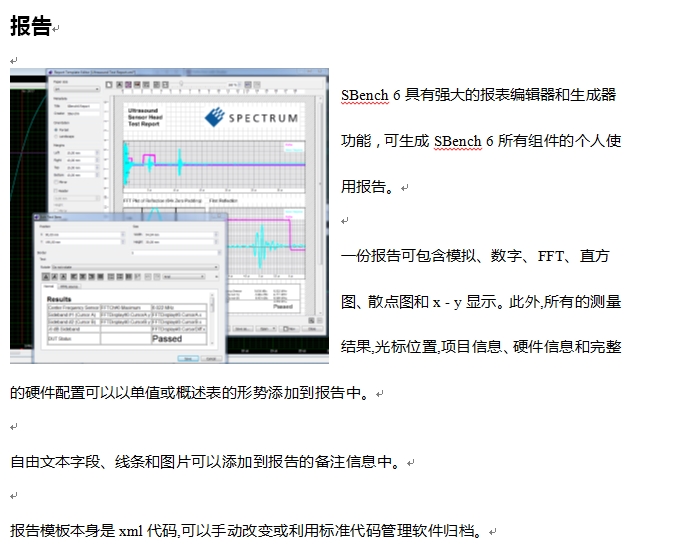

所有配置,采集数据、报告、计算结果和存储文件都会单独放在独自的项目路径下,可以用来生成、存储、归档和共享完整的数据集,包括所有计算和显示细节,或为特定的测量工作生成默认设置和写保护项目模板。一个项目可存储为一系列可以单独访问子文件夹,或者存储为可以易于交换的zip文件。

自定义的附加信息字段,扩展项目和采集数据文件信息。当采集文件需要细节说明时,附加信息字段就可使用。细节信息字段可以保存环境信息如温度、使用设备,操作员,额外的测试设置,也可以用来描述被测器件。
一个项目可以保存单次采集数据和一定数量的自动或者手动存储信息。所有的采集事件都可以在项目数据浏览器找到,旁边会即时显示相关采集信息。
\储为可以易于交换的zip文件。

自定义的附加信息字段,扩展项目和采集数据文件信息。当采集文件需要细节说明时,附加信息字段就可使用。细节信息字段可以保存环境信息如温度、使用设备,操作员,额外的测试设置,也可以用来描述被测器件。

一个项目可以保存单次采集数据和一定数量的自动或者手动存储信息。所有的采集事件都可以在项目数据浏览器找到,旁边会即时显示相关采集信息。
\

\
\
